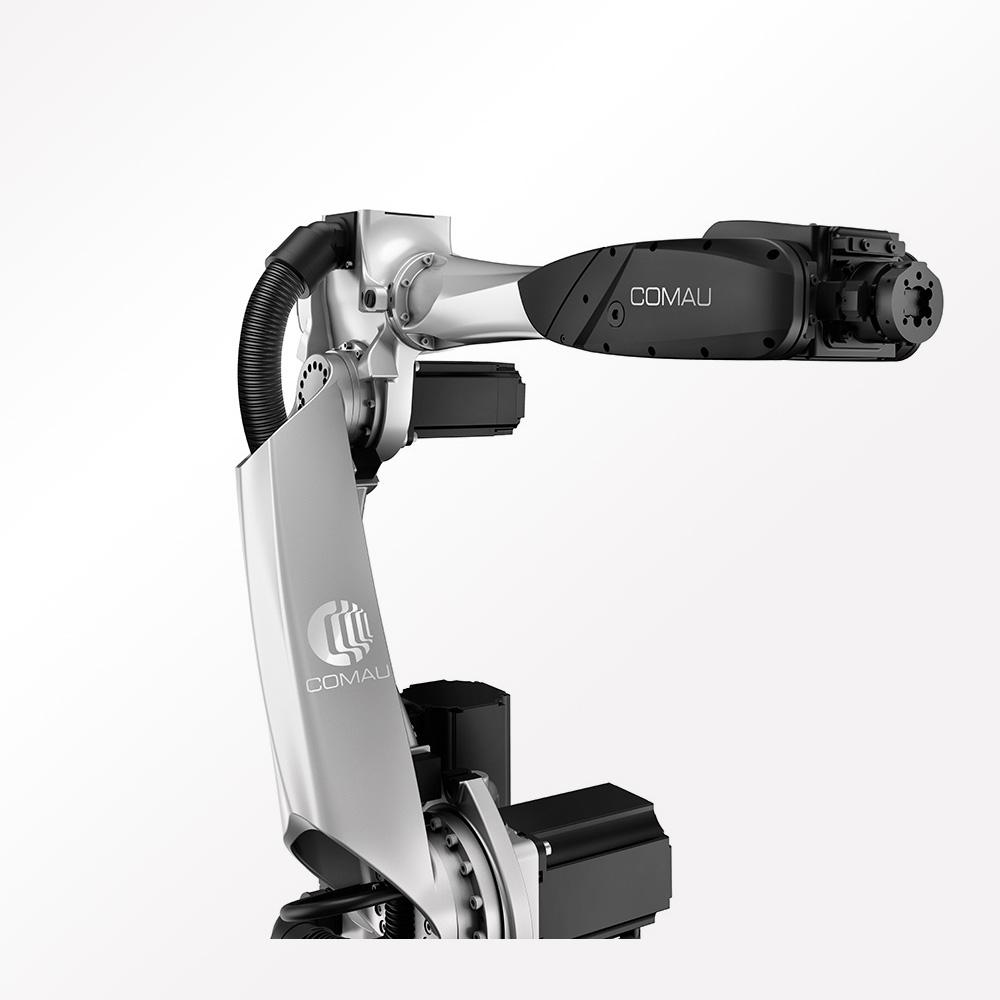

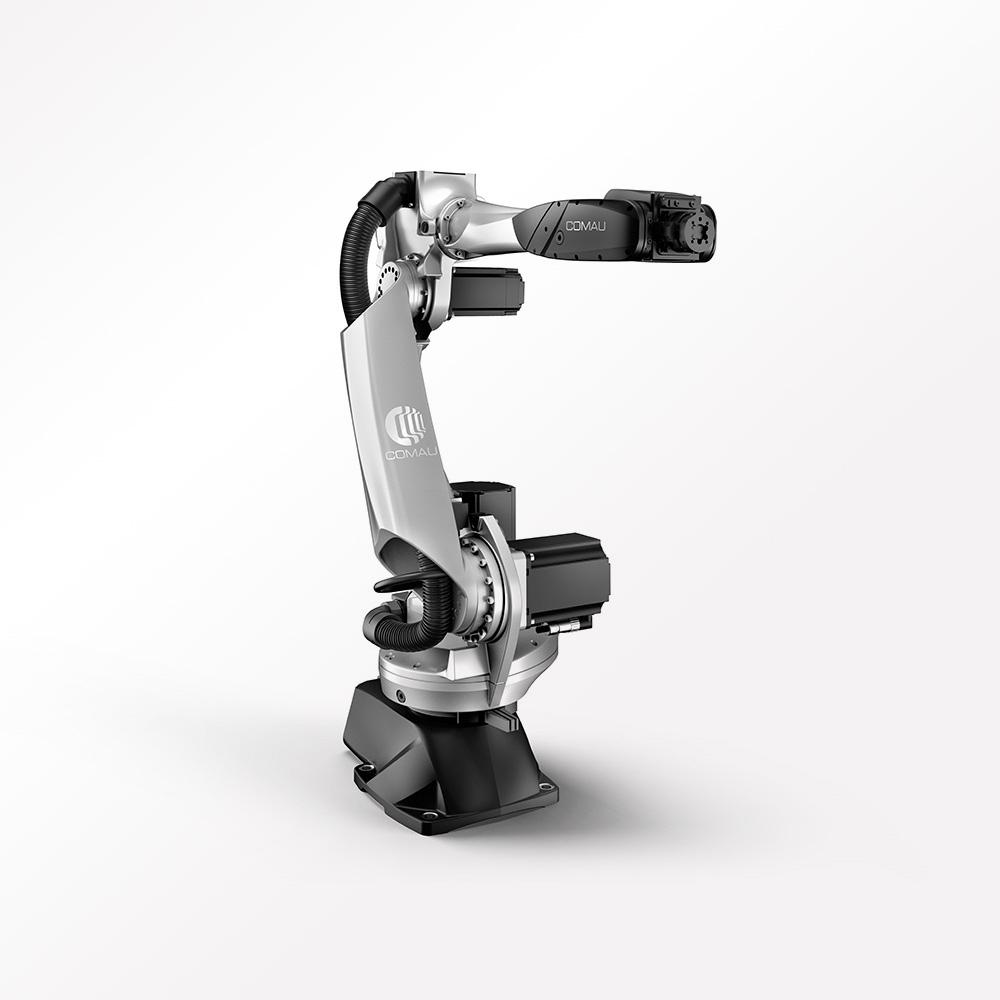

Robot Family - Racer 7-1.4

A New Paradigm in General Industry Robotics

A world-class robot that doesn’t skimp on style. With their unmatched pace and movement fluidity, Racer robots deliver optimal efficiency and technological excellence wrapped up in a sharp new design.

Technical specifications Racer 7-1.4

Number of axes 6
Maximum Wrist Payload 7 kg
Additional load on forearm 10 kg
Maximum horizontal reach 1436 mm
Torque on axis 4 (Nm) 13 Nm
Torque on axis 5 (Nm) 13 Nm
Torque on axis 6 (Nm) 7.5 Nm
Stroke (Speed) on Axis 1 +/- 165° (220°/s)
Stroke (Speed) on Axis 2 -85°/ +155° (250°/s)
Stroke (Speed) on Axis 3 0° / -168° (250°/s)
Stroke (Speed) on Axis 4 +/- 210° (550°/s)
Stroke (Speed) on Axis 5 +/- 135° (550°/s)
Stroke (Speed) on Axis 6 +/- 2700° (600°/s)
Repeatability (mm) 0.05 mm
Tool coupling flange ISO 9409-1- A40
Robot weight (Kg) 180 kg
Protection class IP65
Mounting position Floor / Ceiling / Sloping / Wall (45° max)
Operating Areas A (mm) 1716 mm
Operating Areas B (mm) 1436 mm
Operating Areas C (mm) 412 mm
Operating Areas D (mm) 1130 mm
Operating Areas E (mm) 801 mm

Suitable for

Assembly, Cosmetic sealing, Handling / Packaging, Machine tending, Measuring / Testing, Polishing and Deburring, Vision System

Racer 7-1.4 works with

Controllers: CG5 | C5 Compact
Teach Pendant: TP5

Racer 7-1.4 auxiliary systems

Positioners: MP | TR | PDTV | PTDO
External Axes: External Axes
Slides: TMF
